    Hydrophil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project
    Wave/Directionnelleproject

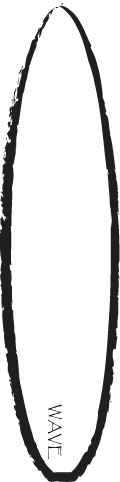

    longueur : 9'8"largeur : 32"
    pont :
    bombé
    rail :
    boxy
    tail :
    à définir
    carene :A définir
    épaisseur du centre : 4"1/2

    noyau: EPS
    16 kg/m3 au centre
    30 kg/m3 sur les rails
    stratification: Saupoudrage ;-)
    stance: Enorme




    Avec un pain EPS à 1 € de noserider 9'8" * 26 traînant dans mon garage depuis plus de 2 ans, je me lance dans la construction d'un SUP multi-usages pour :

    • Le SUP
    • Le kite
    • La pinche à ouale pour mes puces
    • Servir d'annexe
    • et toute autre activité envisageable

    Point clés :

    • Elargissement du pain avec un EPS de plus forte densité
    • Sandwich partiel sur le pont aux zones de fortes contraintes
    • Multiples rails, boitiers et inserts pour les configurations suivantes : Monofin, thurster, dérive, lattéraux avancés, pied de mat, poignées de portage, leash... canne à pêche, filet de rangement, glacière, hamac, tableau arrière pour moteur électrique...

    A suivre...


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 25/08/12 12:17

    Blacksail

    4548 message(s)
     Twin Tip Freeride : hydro SUP project
    Quel projet ... Pourquoi de la mousse plus dense sur les rails ?
    Pour la carène je te conseil un concave et un léger V a l'arrière. Pour le reste rien de particulier. J'ai pas encore de retour sur le Saupoudrage mais le résultat a l'air bien.
    Le mien est quasi termine... Reste les toutes dernières finitions. D' ailleur hydro si tu passes par lacanu fin juillet début aout je te fais essayer
    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 15/07/11 19:33

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Pourquoi de la mousse plus dense sur les rails?  Parce que c'est ce que j'ai sous la main

    Je vais utiliser la contreforme (en 30 kg/m3) de la rektal board pour élargir "là ou il faut" le pain (en 16 kg/m3)un peu juste côté largeur.  Vu que les rails semblent souffrir des coups de pagaies, ce n'est pas plus mal.

    Merci pour tes conseils de carène. Pour le concave, tu le centres sur la planche pour applatir la ligne de scoop ?  Ca me permettrait de rajouter une cuillère sous le nose : noserider spirit inside

    Tu as donc essayé le saupoudrage ?  Vas-y, raconte nous tout !

    Je t'appelle pour Lacanau


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 19/07/11 06:46

    Blacksail

    4548 message(s)
     Twin Tip Freeride : hydro SUP project
    Le saupoudrage c'est plutôt facile. Mais pour l'instant pas de retour car je suis en Dordogne jusqu'à la fin de semaine. Il me tarde d'essayer tout ça
    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 19/07/11 17:04

    bruno

    983 message(s)
     Twin Tip Freeride : hydro SUP project

    j'espère que t'as pas fini! Il manque le porte canette et le pied de parasol

        Le 05/08/11 15:50

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Je n'ai mâme pas commencé !!!



    MOUAHAHAHAHAHAHAHAHAHH


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 05/08/11 15:52

    bruno

    983 message(s)
     Twin Tip Freeride : hydro SUP project

    ouf!

        Le 05/08/11 16:26

    HydroPhil

    1004 message(s)
     Opération tunning !

    Et ça y est !

    Après quelques mois de shape d'autre choses que de boards, j'ai relancé le projet avec fixation de pare-chocs et collage d'élargisseurs d'ailes. (Non Tinours, je ne parle pas de voiture ).

    Les photos du résultat après le week-end prochain et si la météo le décide des étapes suivantes :

    - mise à niveau du pont et de la carêne,

    - Découpe et finition de l'outline,

    - Shape des rails...

    PS : Bruno, j'ai intégré le porte cannette(s) au cahier des charges


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 06/06/12 12:34

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Alors,

    Voici le résultat des collages :

    <strong>#pain_colle.jpg</strong>

    Et le boulot d'hier.

    Mise à niveau carêne :

    <strong>#carene_niveau.jpg</strong>

    Puis du pont :

    <strong>#pont_niveau.jpg</strong>

    suivis du tracé, de la découpe à l'égoïne et de la finition au rabot de l'outline avec vérification de la symétrie et de la perpendicularité :

    <strong>#neige.jpg</strong>

    Ca donne ça :

    <strong>#outline.jpg</strong>


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 10/06/12 11:17

    tinours

    1741 message(s)
     Twin Tip Freeride : hydro SUP project

    trop belle ta caisse lol

       Le 10/06/12 13:37

    loopingz
    607 message(s)
     Twin Tip Freeride : hydro SUP project
    Ce boulot de barge! J'aime bien l'equerre qui a l'air toute petite mais que en fait non...
       Le 12/06/12 18:50

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Pas beaucoup avancé ce week-end par manque de temps à consacrer au projet.

    Juste testé la grille de ponçage à placo (nickel en 120) pour vérifier l'adéquation de l'outil au polystirène et shaper le Vé arrière :

    • Scotchage de l'arrête centrale
    • Scotchage des rails pour marquer la limite de ponçage
    • Ponçage

    <strong>#vee.jpg</strong>

    Maintenant, concave ou double concave au centre ?


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 18/06/12 10:54

    blacksail

    4548 message(s)
     Twin Tip Freeride : hydro SUP project

    concave, c'est bien ...


    __________________________________

    Le facebook des Freeshapers

    Attention le shape est une drogue dure ...

        Le 18/06/12 16:18

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Je me disais qu'un double apporterait aussi un guidage directionnel pour les phases de rame.  Je vais interroger Benoit JBK sur le sujet ;-)


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 18/06/12 17:44

    HydroPhil

    1004 message(s)
     Twin Tip Freeride : hydro SUP project

    Petites news du projet même si il n'a pas beaucoup avancé pendant les vacances :

    Pour la carêne, ce sera :

    - cuillère sous le nez

    - V sur les 2/3 arrières

    - Double concave au centre

    Pour affiner les futurs rails, préparation d'un "bevel" de 30 cm du nose à 30 cm du tail (àlà SUP F1)

    Le résultat :

    <strong>#img_0673.jpg</strong>

    Au fait : La grille sur calle c'est parfait pour la finition, mais l'excentrique fonctionne aussi très bien pour l'EPS et va beaucoup plus vite.


    __________________________________

    FreeShaper since ...longtemps - SwitchKites Team rider depuis moins longtemps
    Bordeaux/Arcachon et là ou me portera le vent
    Pinpin's Board
    - SurfKite Freeshaper - Rektal Board - Beluga
    En cours : SUPatoutfaire & MutantEn6Ans
    Switch Kites Nitro 3 12m² & Nitro 2 16m² - North Rebel 09 9m²

       Le 24/08/12 18:42

    xav83

    149 message(s)
     Twin Tip Freeride : hydro SUP project

    J'ai une petite requete: pourrais-tu finir et tester ??

    Ma femme me tanne pour que je lui fasse un sup, mais j'ai pas trop d'idée. J'aimerais donc bien m'inspirer de ta planche


    __________________________________

    Boards: http://www.freeshaper.com/kite/vboard.php?membre=xav83



        Le 25/08/12 09:55
